Opis

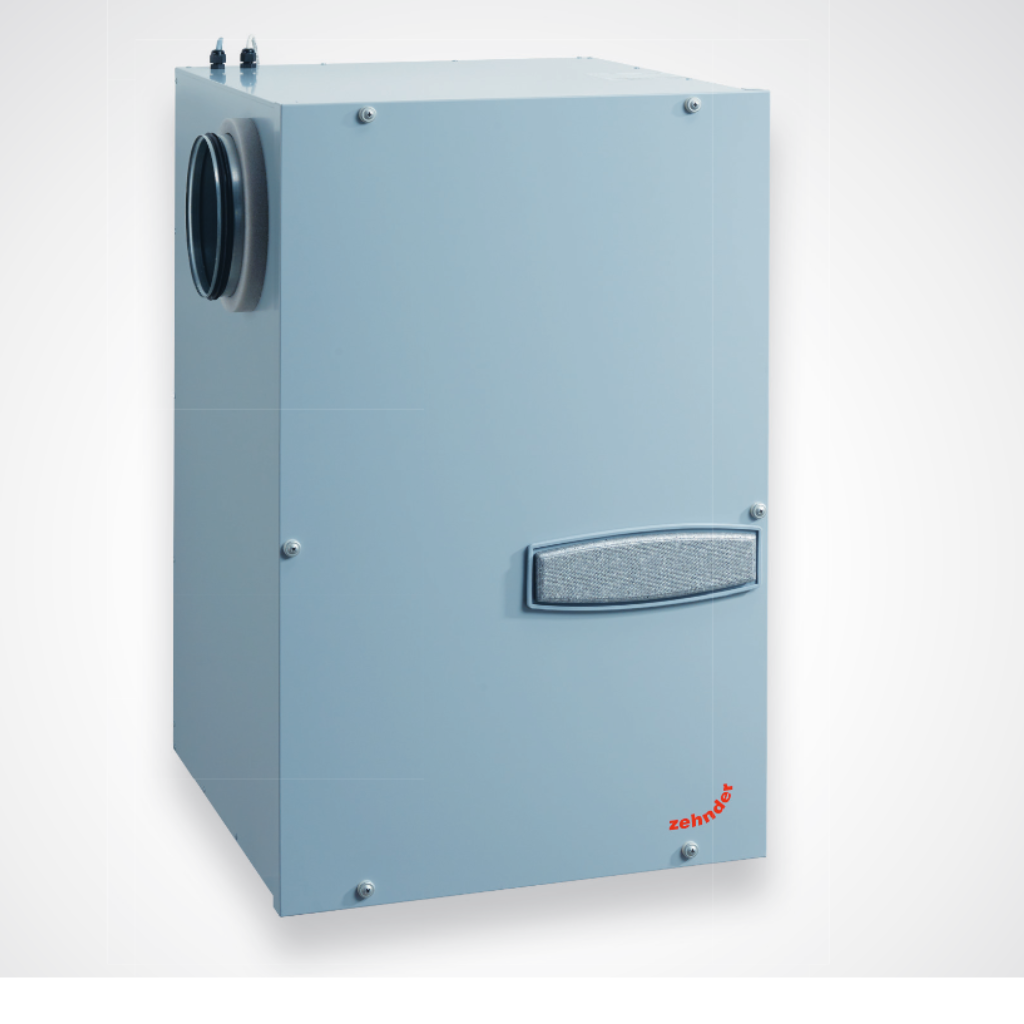

Zehnder ComfoFond-L Q L ST gruntowy wymiennik ciepła
wersja lewa
Glikolowy gruntowy wymiennik ciepła Zehnder ComfoFond-L Q został zaprojektowany do współpracy z centralami wentylacyjnymi Zehnder ComfoAir Q350/450/600. Łączy w sobie takie zalety jak maksymalny komfort, wysoka sprawność oraz niewielkie wymogi przestrzenne. W zimie stanowi zabezpieczenie zrównoważonej wentylacji mechanicznej w budynku poprzez wstępne podgrzewanie czerpanego powietrza. Gwarantuje to optymalną pracę centrali wentylacyjnej ComfoAir Q również przy ujemnych temperaturach powietrza zewnętrznego. W lecie gruntowy wymiennik ciepła ComfoFond-L Q reguluje temperaturę powietrza z zewnątrz, zapewniające polepszenie komfortu w wentylowanych pomieszczeniach.
Zalety
■ Oszczędność energii dzięki wykorzystaniu energii odnawialnej z gruntu
■ Maksymalny komfort cieplny w zimie zapewniany przez wstępne ogrzewanie powietrza z zewnątrz przy wykorzystaniu ciepła ziemi i regulacja temperatury powietrza z zewnątrz w lecie, zapewniająca komfortowy klimat wnętrza
■ Niewielkie wymogi przestrzenne i szybki montaż bezpośrednio obok centrali wentylacyjnej
■ Łatwe i zrównoważone wykorzystanie ciepła ziemi przy niewielkim zużyciu energii elektrycznej
■ Pompa cieczy o klasie efektywności energetycznej A
■ Wymiana powietrza nawet przy ujemnych temperaturach zewnętrznych
Wyposażenie
■ Pompa cieczy o klasie efektywności energetycznej A
■ Zawór bezpieczeństwa: 3 bar
■ Odpowietrznik automatyczny
■ Naczynie wyrównawcze: 2 l
■ Manometr: od 0 do 10 bar
■ Przewód przyłączeniowy pompy i czujnika temperatury
■ Przyłącza DN 20 z gwintem zewnętrznym do przewodów cieczy
Opis
Glikolowy gruntowy wymiennik ciepła Zehnder ComfoFond-L Q do central wentylacyjnych ComfoAir Q350/450/600. W zimie urządzenie ComfoFond-L Q służy do wstępnego podgrzewania powietrza z zewnątrz przed wlotem do centrali wentylacyjnej, natomiast w lecie do regulacji temperatury i osuszania powietrza. Wykorzystywane jest jako rozszerzenie centrali wentylacyjnej ComfoAir Q i można je zainstalować bezpośrednio obok jednostki wentylacyjnej, co oszczędza miejsce.
Zakres dostawy zawiera wszystkie potrzebne komponenty, takie jak pompa obiegowa, naczynie rozprężne, manometr oraz zawór bezpieczeństwa. Wszystkie komponenty są już fabrycznie zamontowane w obudowie urządzenia ComfoFond-L Q. Przewód kolektora gruntowego / przyłącze sondy gruntowej z przepustem ściennym oraz glikol nie należą do zakresu dostawy. Zamontowany przed urządzeniem filtr klasy G4 chroni wymiennik ciepła przed zanieczyszczeniami. Możliwe jest również połączenie z filtrem przeciwpyłkowym w centrali wentylacyjnej. Glikolowy gruntowy wymiennik ciepła jest sterowany i regulowany bezpośrednio za pomocą regulatora w centrali wentylacyjnej Zehnder ComfoAir Q.
Obsługa
Urządzenie wentylacyjne włącza i wyłącza pompę cyrkulacyjną modułu ComfoFond-L Q, gdy jest to konieczne. Użytkownik może zaprogramować system wentylacji zgodnie ze swoimi upodobaniami, ustawiając pożądany profil temperatury. Informacje na temat zmiany ustawień profil temperatury można znaleźć w instrukcji obsługi urządzenia wentylacyjnego.
Konserwacja
Konserwacja urządzenia przez użytkownika ComfoFond-L Q ogranicza się do przeprowadzanej co pół roku wymiany filtrów oraz do kontroli ciśnienia w układzie. Konserwacja urządzenia powinna być regularnie przeprowadzana przez instalatora lub serwisanta. Obejmuje ona czyszczenie wymiennika ciepła i powierzchni mających kontakt z powietrzem, a także kontrolę szczelności komponentów hydraulicznych oraz kontrolę działania całej instalacji. Inne prace serwisowe opisane są w podręczniku urządzenia.
Filtry
Glikolowy gruntowy wymiennik ciepła ComfoFond-L Q w standardzie wyposażony jest w filtr G4. Filtr można opcjonalnie łączyć z filtrem przeciwpyłkowym w centrali wentylacyjnej.
Montaż
Urządzenie ComfoFond-L Q charakteryzuje się zwartą budową i można je zainstalować bezpośrednio obok centrali wentylacyjnej. Przyłącza powietrza z zewnątrz oraz przewodów cieczy są umieszczone z boku. W przypadku centrali wentylacyjnej z przyłączami powietrza doprowadzanego i wywiewanego z lewej strony urządzenie ComfoFond-L Q montuje się z prawej strony z boku centrali wentylacyjnej. W przypadku central wentylacyjnych z przyłączami powietrza doprowadzanego i wywiewanego z prawej strony montaż odbywa się odpowiednio z lewej strony. Urządzenie można zamontować zarówno na ścianie jak i na podstawie. Jeśli masa właściwa ściany nie przekracza 200 kg/ m2, urządzenie ComfoFond-L Q należy zamontować na podłożu. Połączenie między przyłączem kondensatu urządzenia ComfoFond-L Q a siecią kanalizacyjną należy wykonać za pomocą zapewnianego przez inwestora syfonu suchego i swobodnego wylotu.
